연 구 개 발 용   특 수 전 원

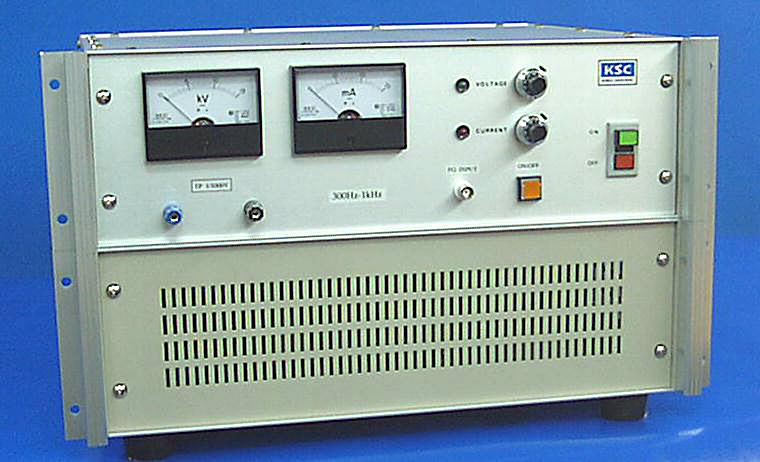

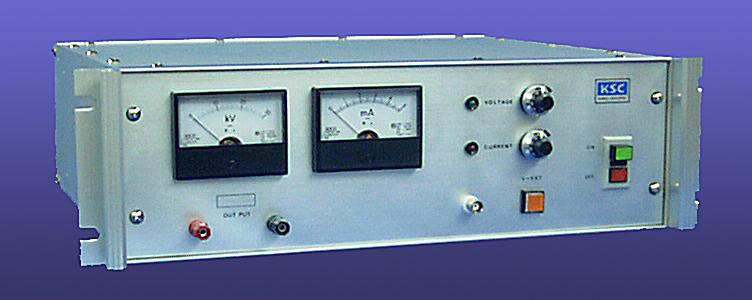

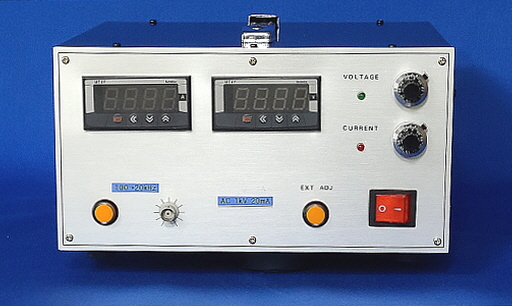

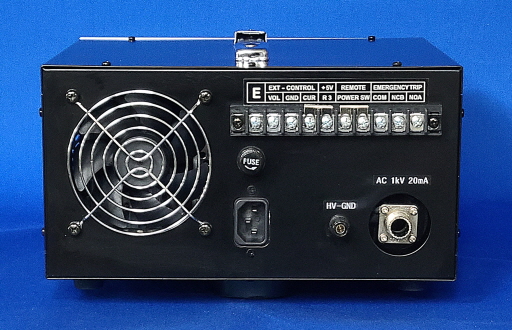

가변형    AC HIGH VOLTAGE  POWER SUPPLY



483 W      133 H      460D





     1. 전압은 0~최고 전압까지 가변형 제어 입니다.

     2. 전류는 부하의 평균 정전류 제어방식 입니다,

     3. 표시 메타는 주파수에 따라서 지시치에 오차가

        커서, 낮은쪽 주파수에서 교정 하고 있습니다.

     4. 전압 메타는  첨두값 (PP) 으로 표시 하였고,

        전류는 평균값 (실효값)으로 표시 하였습니다.

        오차는 평균 하여서 +/- 3% 정도 이내 입니다.

     5. 교류 전원은 주파수에 따라서 특성에 차이가

        있어서, 낮은쪽 주파수에서 셑팅을 합니다.

     # 높은 주파수에서는 트랜스 손실로 전류 감소 #

     #  A B C D 는 3파형 모두를 수용 가능 합니다.

     #  F G H K M 은 트랜스로 승압 하는 방식이며

        정현파 위주 입니다.



일 반 적  사 양 과 특 성

 펑크션 제너레이터의  정현파 삼각파 구형파
 PP 20V를 증폭 하는 경우와, 주파수를 수용
  할 수 있는 트랜스로,  승압을 하는 방식으로..
 제작 합니다. ( FG제너레이터는 사용자가 준비 )


##  KSA-500  ##

주파수 범위

P-P 전압

전 류

외함

A

20Hz~30kHz

0~100V

1.00 A

B

B

20Hz~30kHz

0~300V

300mA

B

C

20Hz~30kHz

0~500V

200mA

B

D

20Hz~30kHz

0~800V

100mA

B

E



















F

200Hz~2 kHz

0~20kV

50mA

C

G

1 kHz~5 kHz

0~20kV

30mA

C

H

5 kHz~10kHz

0~15kV

30mA

C

K

10kHz~20kHz

0~10kV

20mA

C

M

 20kHz~30kHz

0~10kV

10mA

C

P









S











광대역 A C 앰프 - 임의 파형 전원 - 바이폴라 전원



일반적인 사양과  전기적 특성

외부에서 신호를 입력하고, 전압과 전류를

모양데로 증폭하여, 출력하는 Amplifier 임

    1. 주파수 범위 : DC ~ 20kHz 까지 거의 일정

    2. 출력 전압  :  Rms-30V,   PP-110V (+/-55V)

    3. 출력 전류  :  5 A, 10A,  20A,  30A,

           ※ 직류, 구형파, 삼각파, 정현파,※

 ★ A/C 전원으로 사용이 가능함 ★

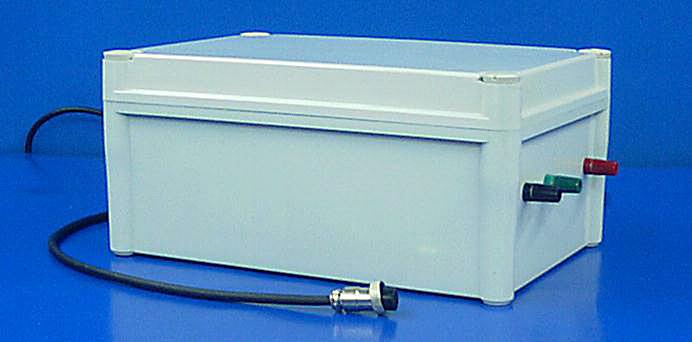

필요한 주파수 대역의 트랜스 BOX를 바꾸어

부착 하여서,     A C 전원으로 사용이 가능함.

      1.  50Hz, 440Hz, 5kHz, 10kHz,

      2.  높은 전압이 필요하면 협대역 트랜스를

            제작 하여서   외부에 설치하여 사용함.

       주파수가 높으면, 전압을 높일 수 없음

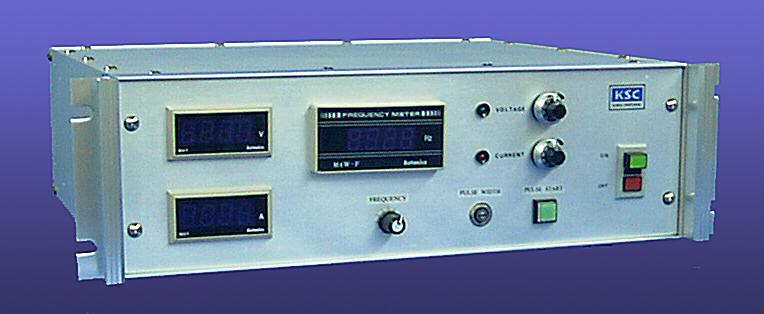

가변형 PULSE  POWER SUPPLY  (단방향 양방향)



일반적인 사양과   전기적 특성

필요한 Pulse  폭, 주파수로  가변형 직류전원을

 FET 나 IGBT 로 스위칭 하여서 출력 하게 되며,

1kV 까지는 직결 제어 하고,   높은 전압은 펄스

트랜스로  승압 하여서  얻는 방식 이며,   높은

전압의 대전류는 IGBT 를 직렬 하여서 제작함.

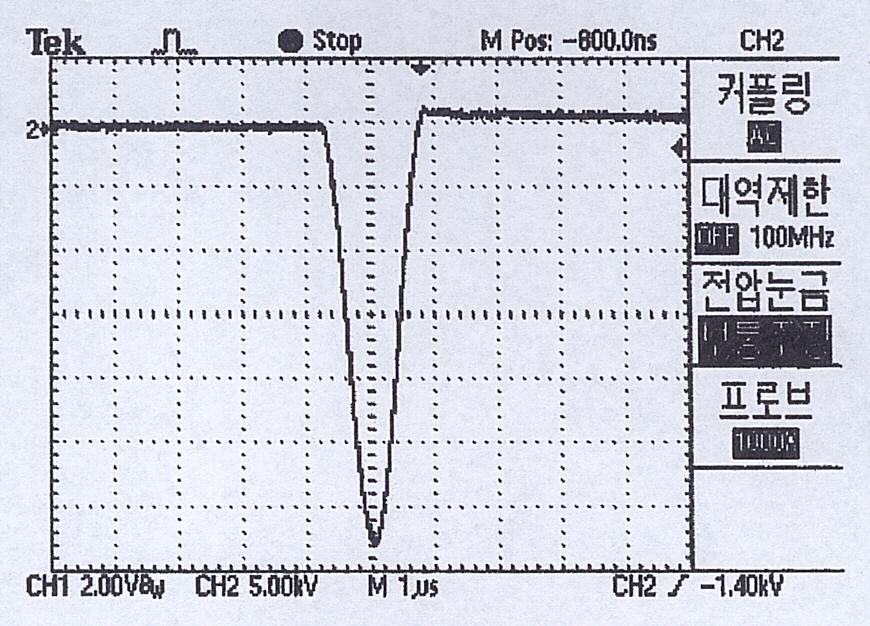

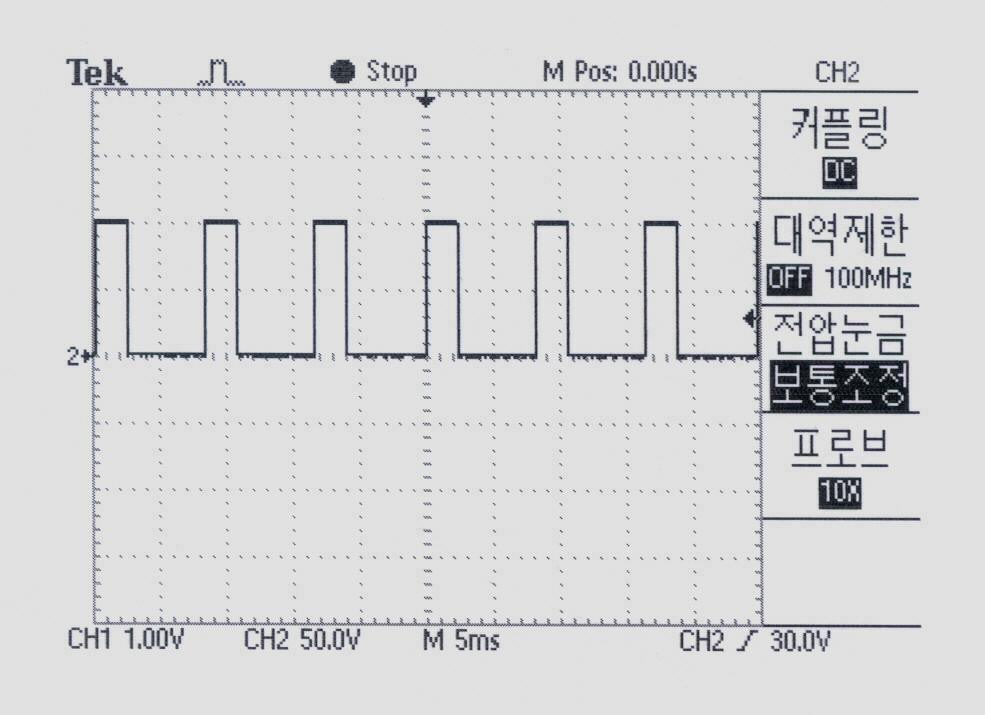

단방향  u/Sec PULSE ①

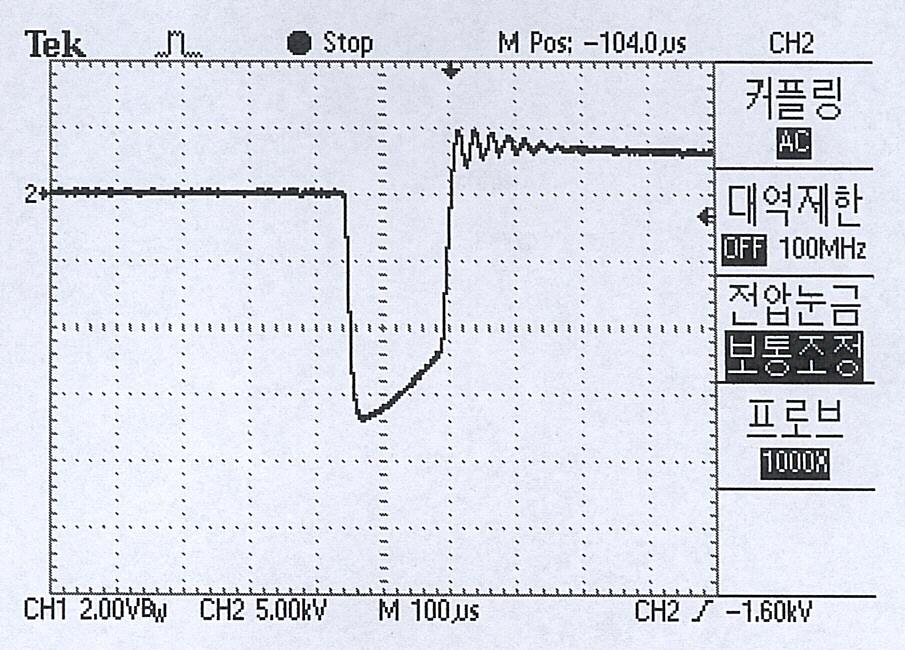

단방향  광폭 PULSE ②

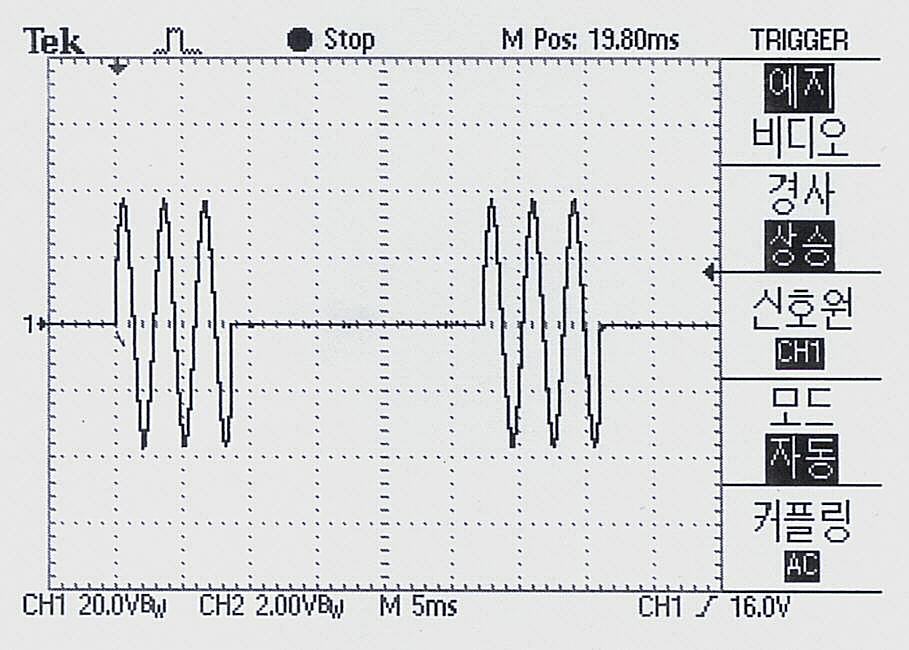

변조형  AC 펄스전원 ③

500V 의 펄스를  펄스 트랜스로

 500V 의 펄스를  저주파 트랜스로

 RMS 5kV ~ 10kV 의 AC 출력을

승압한 것이며,  2 ~5 uS 고정폭

승압한 것이며,  20~30 uS 가변폭

 펄스형으로 변조하여   플라즈마

20~500 Hz,  0~±30 kV 가변

 30~1kHz,   0~±10 kV 까지 가변

량을 적당히  조절 할 때에 사용함

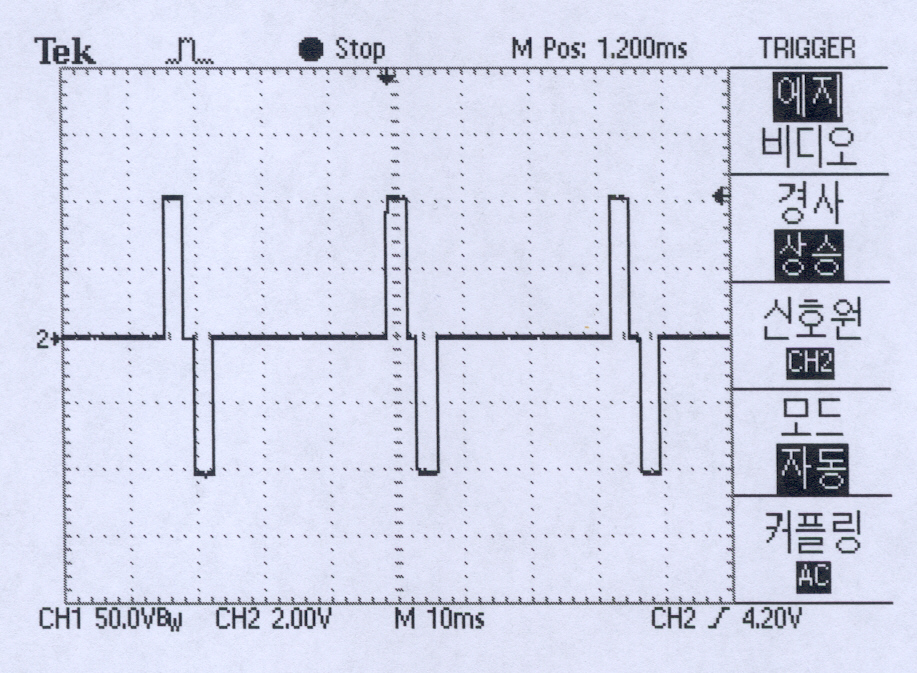

양방향 교류성 PULSE ④

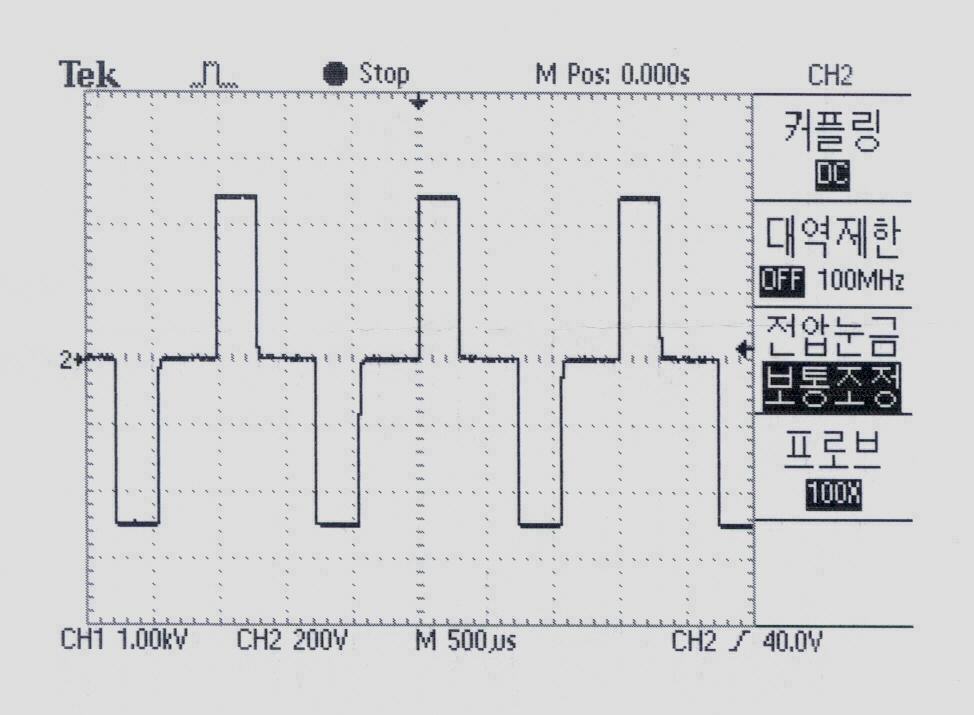

양방향 교류성 PULSE ⑤

단방향  대전류 PULSE ⑥

마치 교류 1사이클과  같이 동작

+ / -  양방향의  교류형 펄스이며,

+ 펄스, - 펄스  단방향  펄스이며,.

되며, 5~20uSec 펄스폭 조정과

15~45%   펄스폭 가변이 가능함

15~45%  펄스폭 가변이 가능함

100Hz~5kHz  ±500V 까지 가변.

100Hz~5kHz  ±500V 까지 가변.

100Hz~5kHz  +,- 1kV 까지 가변.
