직류전원 통신제어

직 류 전 원 원 격 / 통 신 제 어

실선을 사용하여 전원을 원격제어 하시려는 경우

랜선으로 전원과 컨트롤 박스를 연결 하여서 제어 하는 방식 입니다 . 실선제어 이므로

실시가 쉬우며, 단선이나 접촉 불량을 조심하면, 가장 좋은 방법이라 할 수가 있습니다.

랜
선
//
연
결

### 2 기기의 EXT CONTROL 단자 = VOL 갈색 GND 갈백 CUR 녹색 +5V 녹백 ###

### 2 기기의 SIGNAL OUT 단자 = VOL 청색 GND 청백 CUR 적색 E/G 적백 ###

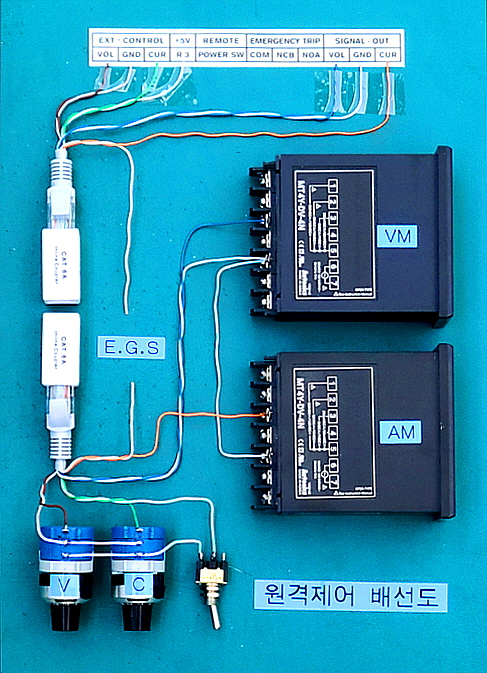

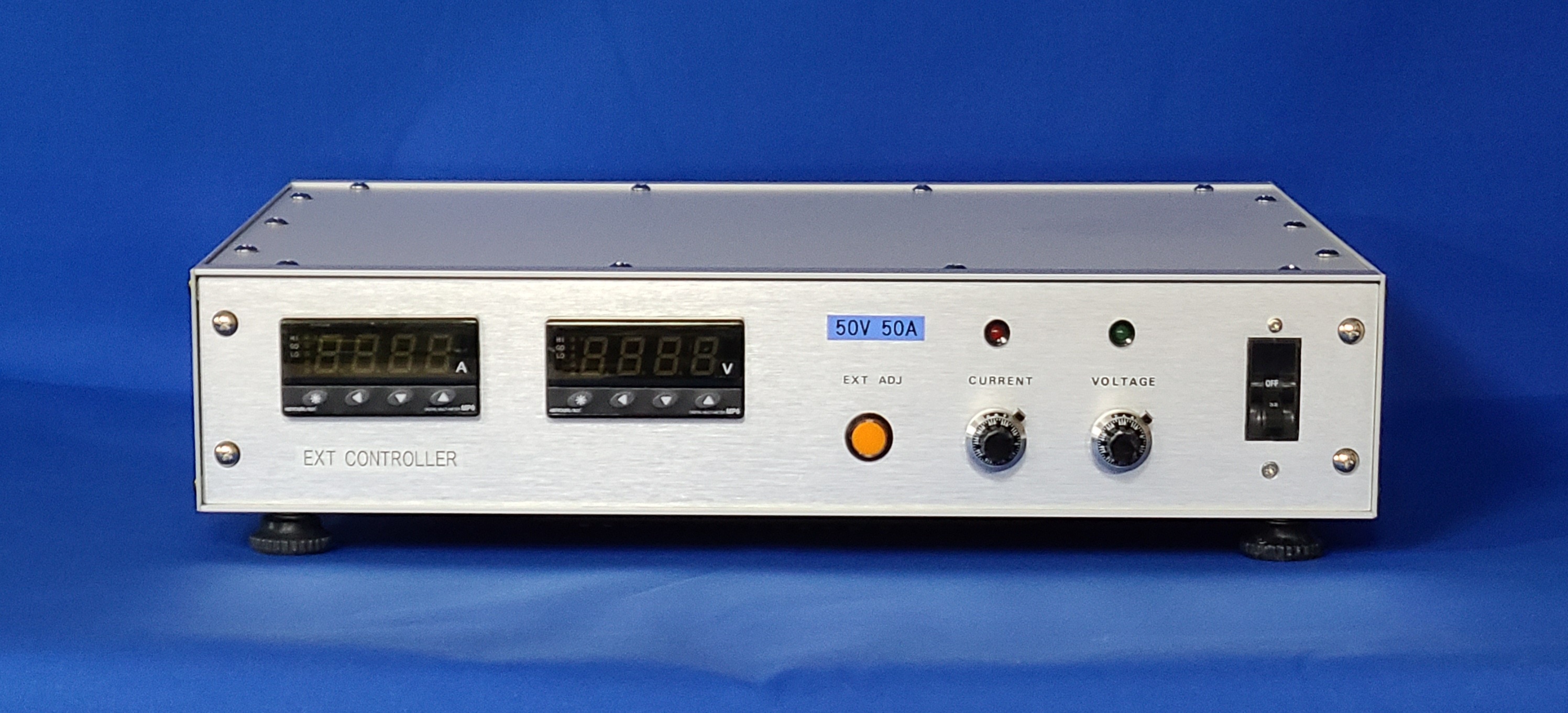

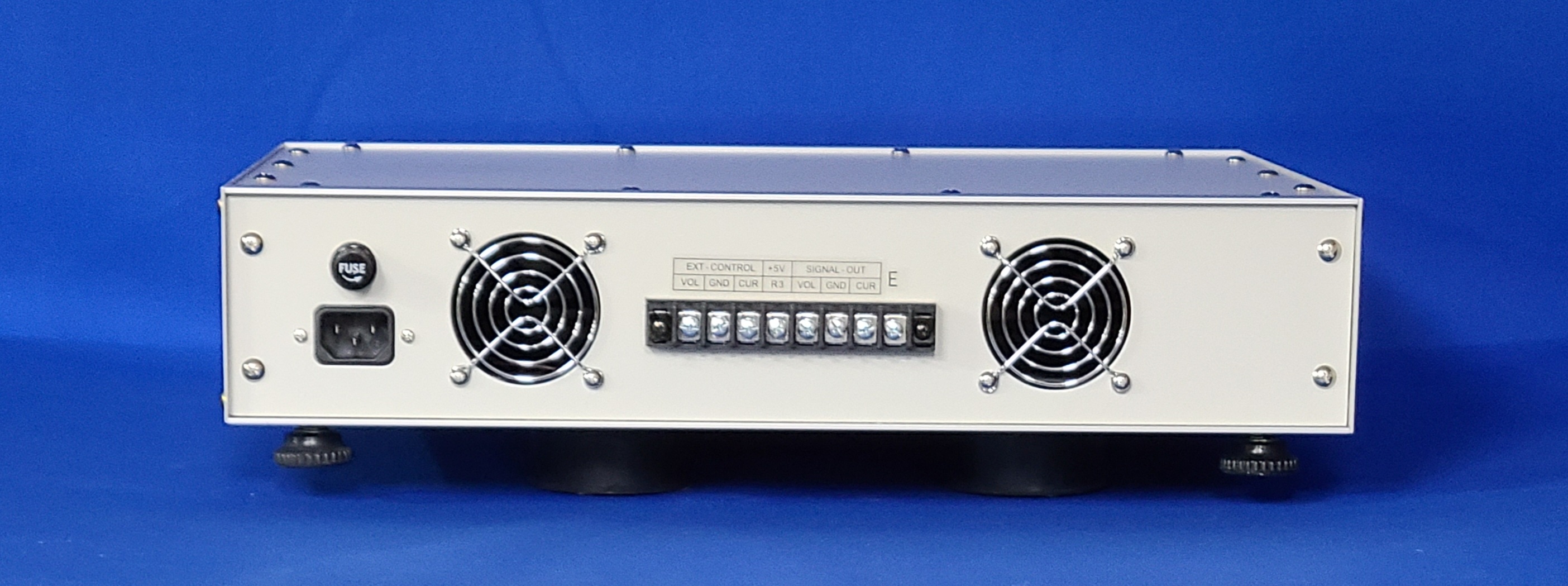

랜선을 사용한 원격제어 설명

1. 랜선은 단선보다 연선이 더 좋습니다.

2. 랜선 연장용 소켓 2개, 1m 랜선 1개,

3. 조절용 보륨은 10턴형 5kΩ/B형 사용

4. V. A. 메타는 오토닉스 MT4Y-4N 형

V 메타를 사용 하시고 5V 단자에 연결

레인지는 500V, 50V, 500A, 50A, 등

전원과 같이 선택 하시고, 표시 숫자는

전원의 0과 80%에서 비슷하게 교정

5. ON/OFF 제어는 R+5V와 VR 3번 간에

넣으면 좋습니다.

6. E, G, S, 는 전원의 케이스와 제어기의

케이스를 서로 연결 하는 선 입니다.

7. 사용 케이스는 철제를 사용 하십시요.

## 레인지 선택과 표시치 교정은 메타

사용 설명서에 따라서 하십시요. ##

의문점이 있으시면 02-465-3545

PC / PLC 로 전원을 원격 제어 하시려는 경우

전용 프로그램을 설치하고, RS-485(232) 통신으로 기본 4SET의 전원을 제어 할수가 있고,

고전압 절연 제어는 광 케이블로 연결 하여서, 60kV 위에 있는 전원도 제어를 할 수 있으며,

출력 되는 V A 를 감시 할 수도 있고, 필요 시에는 타임어로 ON / OFF 시킬 수도 있습니다.

※ 통신기판 설치방법 : 1. 통신용 회로기판을 내부에 설치하는 경우, 간편하지만 전원과 간섭

우려가 있고, 수리/교정 시에 불편함이 있습니다.

2. 통신용 회로기판을 외부에 설치하면 번거로운 면은 있으나 간섭이

없으며, 수리/교정 시 편리 합니다. (V/C-SIGNAL OUT 필요함)

※ 3상용 전원의 경우, 저희 전원은 아나로그 제어 방식 이므로, 통신/원격 제어는
3상 전력선의 써지/노이즈로, 불안정한 편이고 잦은 고장 도 우려가 됩니다.

### 컴퓨터 통신제어는 단상용 전원으로 하셔야 좋습니다. ###

통 신 모 듈 기 판 의 입 출 력 단 자 구 성 도

Power Controller.JPG

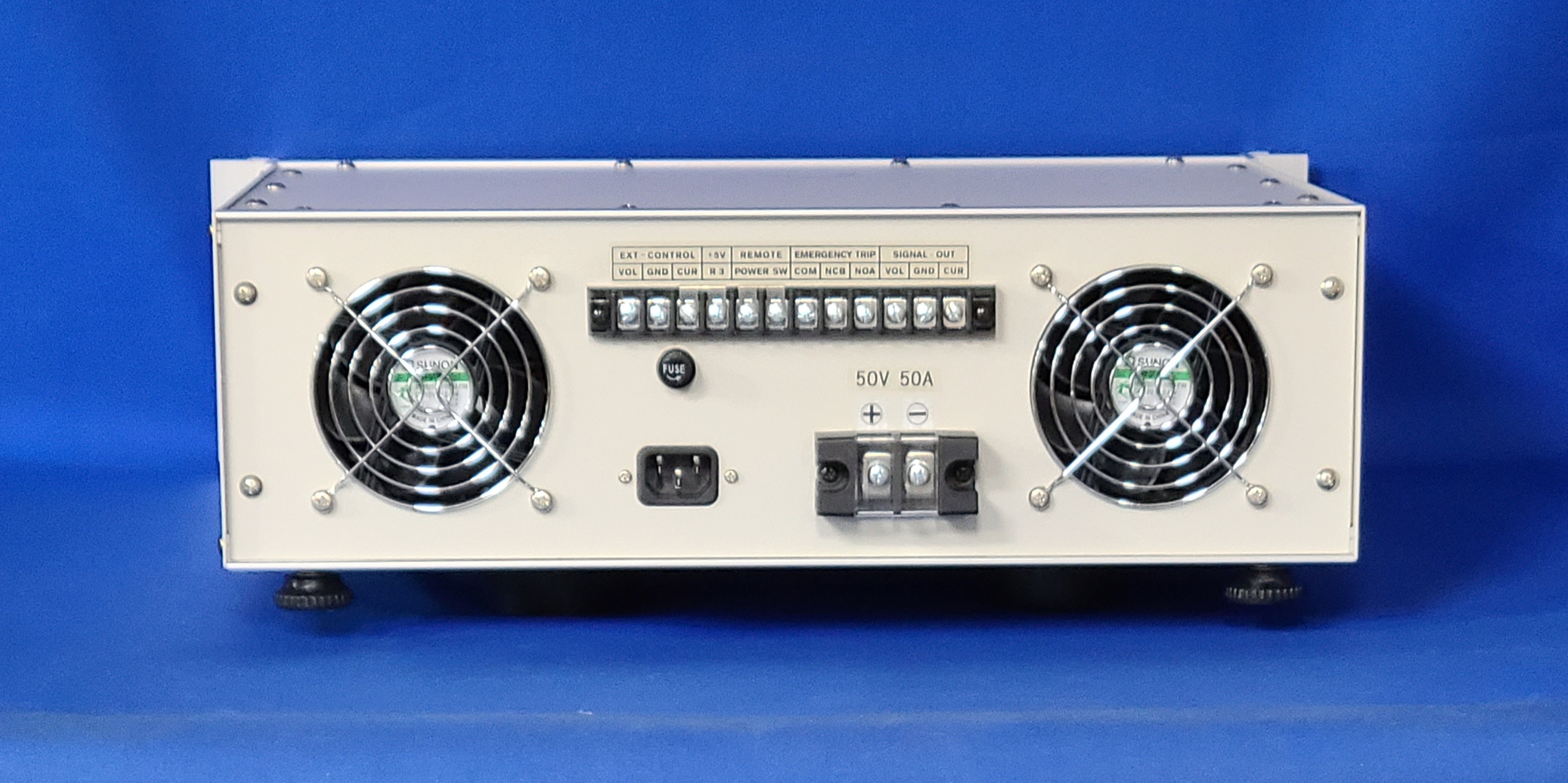

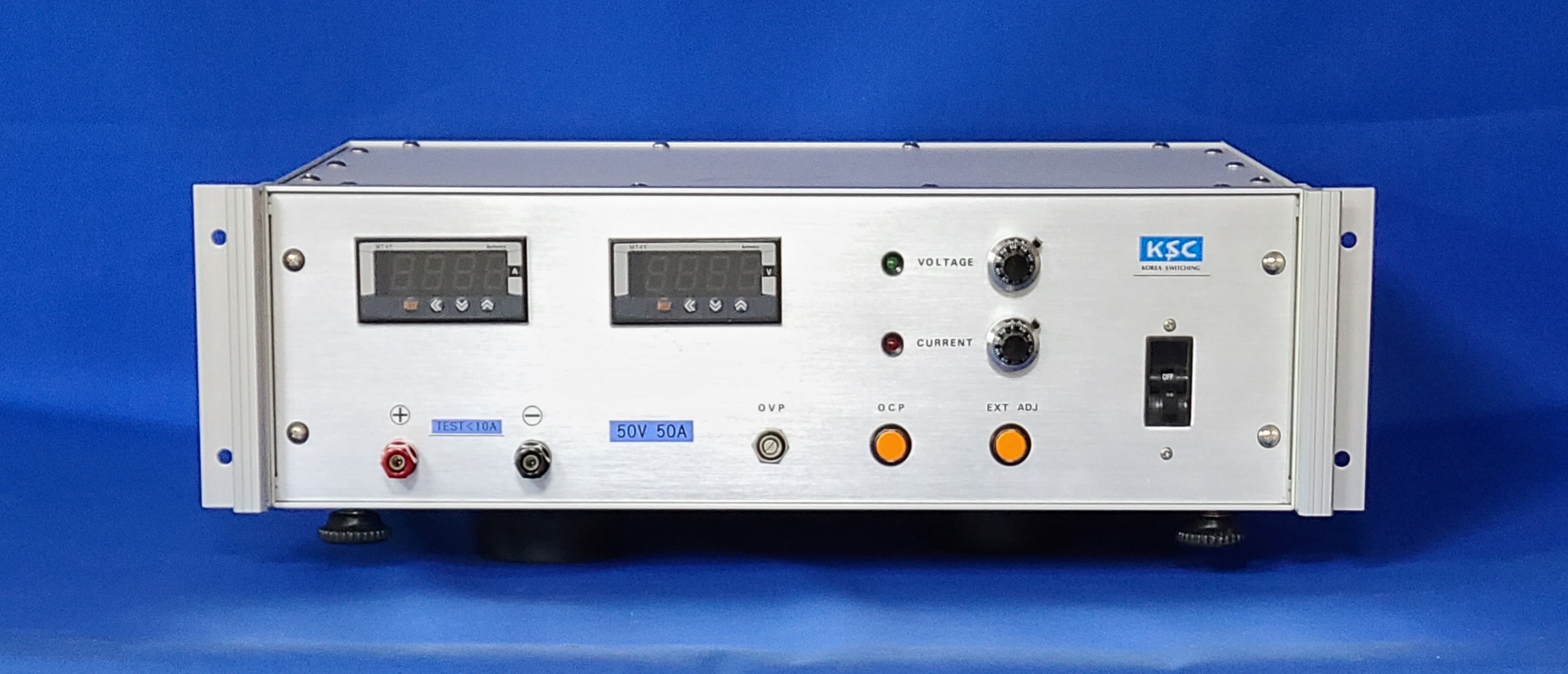

전 원 의 외 부 입 출 력 과 통 신 모 듈 의 연 결 도

EXT-CONTROL			+ 5V	REMOTE	EMERGENCY			SIGNAL- OUT
VOL	GND	CUR	R 3	POWER SW	COM	NCB	NOA	VOL	GND	CUR

↑↑↑ ↓↓↓

CONTROL OUT 통 신 용 모 듈 SIGNAL IN

컴 퓨 터 와 통 신 모 듈 과 의 연 결

노트북 사용의 경우

사용 하실 컨버터는
485C 모듈은 USB-485를
사용하시고, 232C 모듈을
사용 하시면 USB-232C를
사용하시면 됩니다,

실행 시에는
통신포트를 변경 하여야
합니다. COM1은 아니고
새로 고침으로 찾아서
변경 하십시요.

***** 컨버터의 통신속도는 19,200으로 변경 하십시요. *****
***** 통신포트가 나타나지 않으면 드라이버를 설치. *****

데스크탑 사용시는

232C 모듈은 바로 연결
하시고, 485모듈은 왼쪽
그림의 232C-485 제품을
사용 하셔야 됩니다.

통신포트는 COM1 로
그데로 사용 합니다.

USB 컨버터는 작동하지
않는 경우도 있습니다.
