가 변 형  고 전 압 < H V >  전 원





※ 모두가   주문 / 제작 이며,  고주파 공진 방식  이라서,  RIPPLE이 작고  고효율  입니다.

  연구용, 집진기, 방사기, 폴링기, C충전, X-RAY, 플라즈마, 내압시험기 등에 사용 됩니다.

※ 고전압 전원의  가장 큰 고장 원인은,  부하 장치에서 생기는  고전압 스파크/방전  입니다.

    스파크가 자주 일어나는 용도의 경우,  대책을 세우지 않으면  전원의 고장이 많아 집니다.

연속 사용하는 산업용의 경우는  분진, 습기, 온도, 등이  문제가 됨으로 크린룸을 설치해

현장과 분리 하여야 좋고,  전압보다 전류의 용량을  여유 있게 마련 해야 고장을 줄이고

수명도 연장 할 수가 있습니다.     # 대용량 전원은 고장시  분해/수리/재조립이 필요함.

※ 대기중에서 노출된 상태로 실험이나  사용시에는, 공기중 누설/방전에  주의 해야 합니다.

 30kV 이상은  취급 하기가 어렵습니다.   전극 간격과 고정 절연체  등을 주의 하십시요.

※ 주로 생기는 고장은 전면 판넬의  EXT-ADJ 와  V/C 보륨 부식 으로 인한  접촉 불량

입니다. 교체나 WD를 투입 하면,  계속 사용이 가능 합니다. 기타 생기는 고장 원인은

 입력 전압의  심한 변동이나  낙뇌 / 분진 / 습기 / 온도  등의 요인들에 의한 고장이거나.

    사용자의 실수나  과부하 / 쇼트 등에 의한   부주의로 IC나 반도체 파괴가  대부분 입니다.

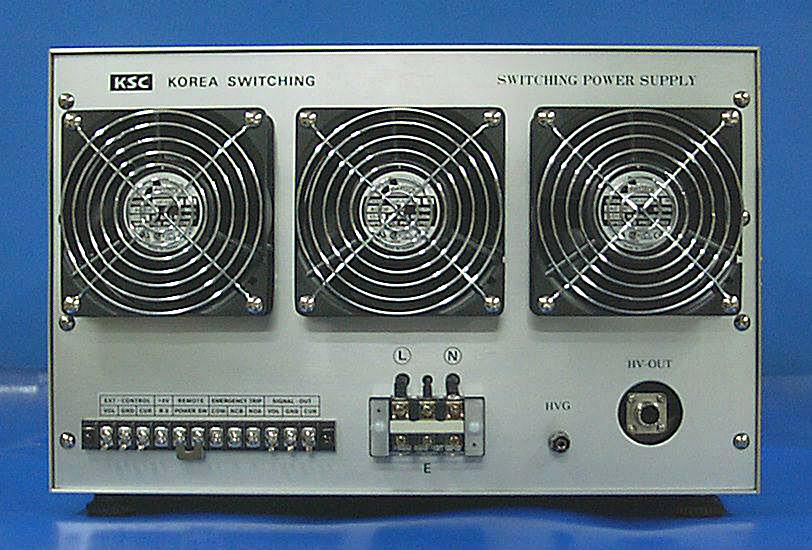

※ FAN 작동은 분진 유입을 줄이기 위하여, 부하량에 따라서 자동/작동 됩니다. 무부하시

   작동 하지 않을 수도 있고, 작은 부하에서는 조금만 회전하여 분진 유입을 최소화 합니다

※ 초기 사용시  용도에 부적합 하다고 판단되면, 100% 환불  처리가 가능 합니다.





기 본 사 양

      1.  기본형은  단상 220V 전용임.

       # 12kW 이상은 3상 입력으로 #

      2. 정전압 / 정전류  연속 겸용임.

      3. V / C - EXT  원격제어 가능함.

      4. OVP, OCP,  임의설정 가능함.

      5. 입력 변동 안정도 < 0.05 %

      6. 부하변동 안정도 <± 0.1~0.6 %

      7. LINE RIPPLE < 0.1~0.5 % pp

      8. 연속사용은  V*A 80% 이하로

선택사양 : V/C-SIGNAL OUT 5V
원격제어, 통신제어, 기타 감시에.

전 압 / 전 류 별  외 함 분 류 와  가 격 표



0 ~

1 kV

2 kV

3 kV

5 kV

10 kV

15 kV

20 kV

30 kV

40 kV

50 kV

60 kV

80 kV

100kV

120kV

150kV

200kV

2 mA

1kV 2kV 3kV
 사용 방법과
 출력 단자는
 S/W 전원과
 비슷 합니다
 출력 연결은
 일반 전선을
 사용 합니다

B.110

B.110

B.120

B.120

B.125

B.130

B.140

B.150

B.170

C.220

D.350

D.400

D.600

*

3 mA

B.110

B.115

B.120

B.125

B.130

B.140

B.150

B.170

C.190

C.280

D.400

D.450

D.750

*

5 mA

B.115

B.115

B.125

B.130

B.140

B.150

C.170

C.200

C.220

C.350

D.500

D.580

D.950

G.OM

10 mA

B.120

B.120

B.130

B.140

C.160

C.180

C.220

C.280

C.300

E.500

F.750

F.850

G1350

G.OM

15 mA

B.130

B.130

B.140

C.160

C.180

C.250

C.280

C.350

E.400

E.700

G.950

G1150

G.OM

G.OM

20 mA

B.140

B.140

C.170

C.180

C.220

C.300

E.350

E.400

E.500

G.950

G1250

*

*

*

30 mA

B.150

B.160

C.190

C.250

C.300

E.400

E.450

F.600

G.850

*

*

*

*

*

50 mA



B.110

B.160

C.180

C.240

E.350

E.400

F.550

G.750

G.950

*

*

*

*

*

*

100mA

B.100

B.140

B.170

C.220

E.350

F.550

G.750

G.950

*

*

*

*

*

*

*

*

150mA

B.110

B.150

C.190

C.280

F.500

G.750

G.950

*

*

*

*

*

*

*

*

*

200mA

B.120

B.160

C.220

E.350

F.600

G.950

*

*

*

*

*

*

*

*

*

*

300mA

 B.130

C.170

C.250

E.500

G.950

*

*

*

*

 ※ B형을 C형으로 하면 15 만원 추가
 ※ N(-) 출력으로 제작시 10만원 추가
 ※ 표 속의 영문은  외함 분류, 숫자는
     가격임. (숫자 × 만원) (VAT 별도)
  ※ 100kV 이상의  초고전압은 용도를
     협의 후에 주문을 하셔야  합니다.
  ※ VC-SIGNAL OUT 추가는 +10만원.

 *

500mA

B.140

C.190

E.300

F.600

*

*

*

*

*

 *

1   A

C.160

C.220

E.350

F.750

*

*

*

*

*

 *

1.5 A

C.170

C.250

E.450

G.950

*

*

*

*

*

 *

2  A

C.180

E.330

E.550

*

*

*

*

*

*

 *

3  A

C.220

E.450

G.850

*

*

*

*

*

*

 *

5  A

E.350

G.850

M.1800

*

*

*

*

*

*

 *

10  A

G.750

M.2000

P.3500

*

*

 *

 *

 *

*

*

*

*

*

*

*

*

15  A

H.1100

P.3000

*

*

*

 *

 *

 *

*

*

*

*

*

*

*

*



외 함 분 류
 < 단위 mm >

<A>  130 W  175 H  320 D

<F>    483 W   266 H   530 D

# H, M, P, 형에 바퀴 부착시 +80mm #

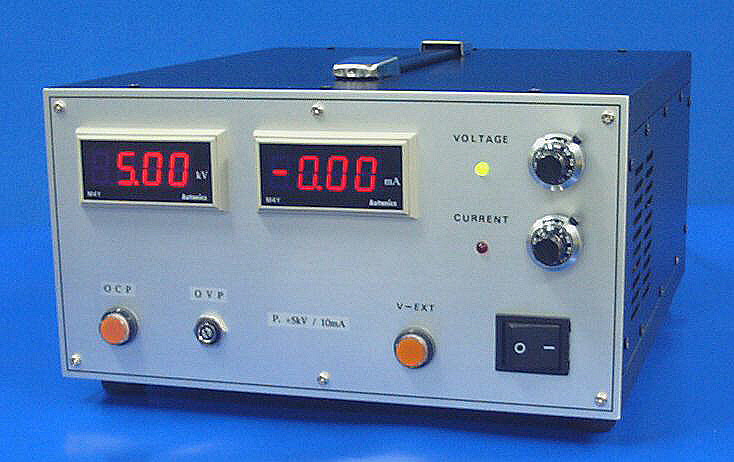

<B>  260 W  135 H  350 D

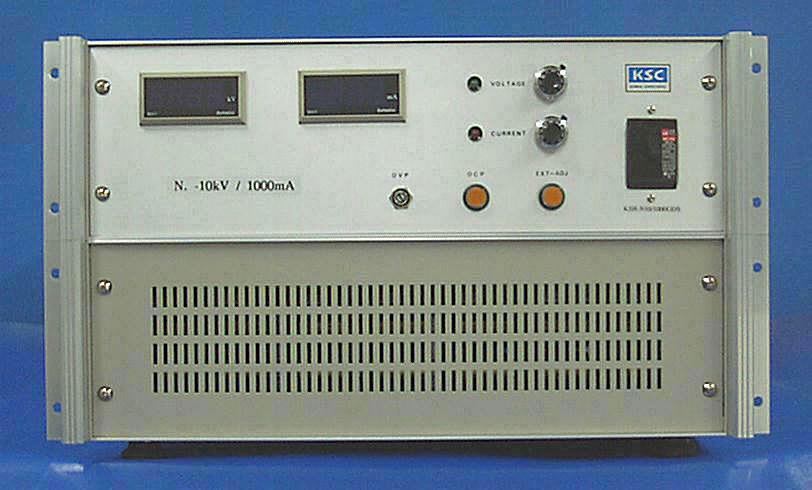

<G>    483 W   266 H   650 D

# 사양에  따라서 높이가  다소 변경 됨 #

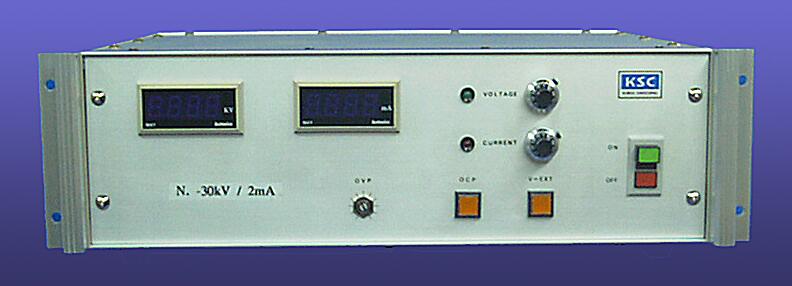

<C>  483 W  133 H  460 D

<H>    483 W   399 H   650 D

< M Rack >    600 W 1100 H  750 D

<D>  483 W  133 H  600 D

<M>    483 W   532 H   650 D

< P Rack >    600 W 1400 H  750 D

<E>  483 W  266 H  460 D

<P>    483 W   665 H   650 D

 < R Rack >    600 W 1800 H  750 D



            ※  FAN 작동이 부하량에 따라  자동 조절 됨으로.  작은 부하에서는 회전 하지 않을 수도  있습니다.

            ※ 고압 전원은  스파크(쇼트)가  많이 일어나면  고장이 납니다.   OCP를  눌러 두시고  OVP는 가급적

                낮게 설정 하십시요.  무리한 조건의 실험으로 생긴 고장은,  1년 이내도 무상 A S가 불가 합니다.
            ※ 저희 제품들은  정밀조정과  부품 때문에  출장  A S는 불가능 합니다.    택배를 이용  하십시요.

                신속히 처리 하여서   다시 택배로 보내 드립니다.       < A S 시  운송비는 사용자 부담 입니다 >
